Sensor de Fluxo FJ112B04 Indicado para Altas Vazões de Óleo - 1 1/2"G

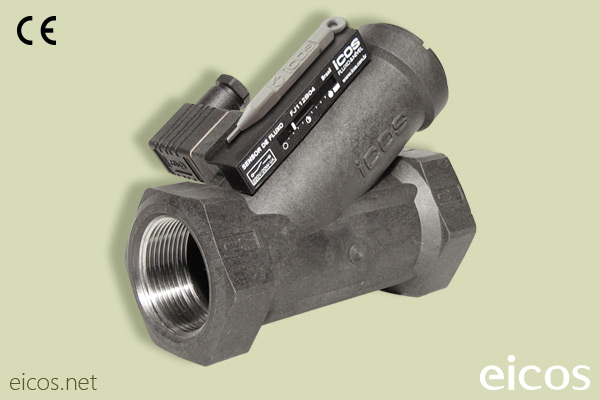

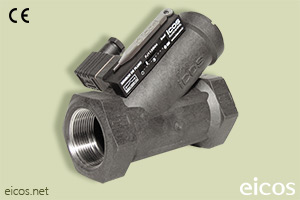

Sensor de Fluxo (Fluxostato) para altas vazões FJ112B04

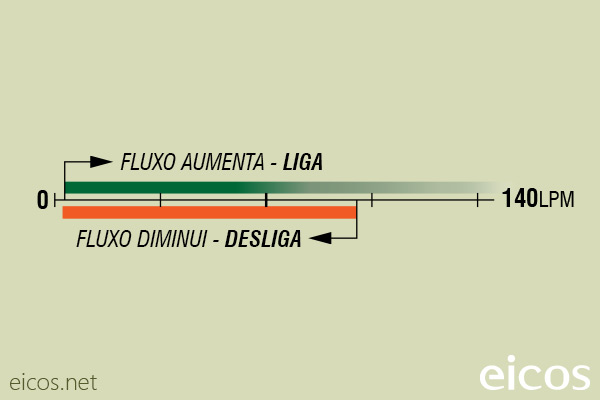

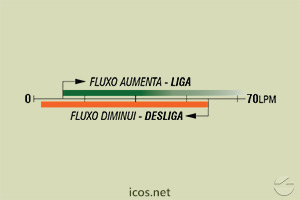

Sensibilidade de vazão (EM ÁGUA) do Sensor de Fluxo (Fluxostato) FJ112B04

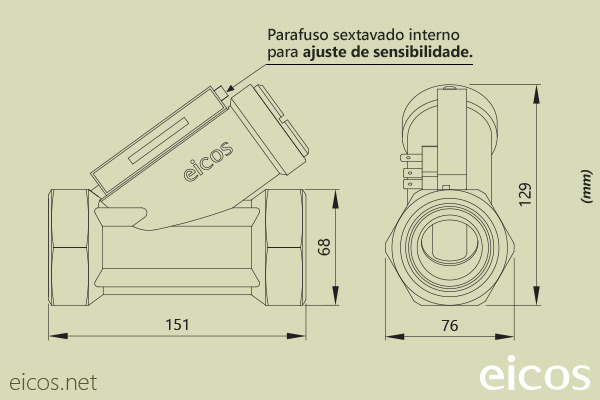

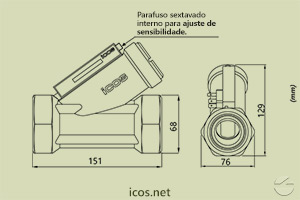

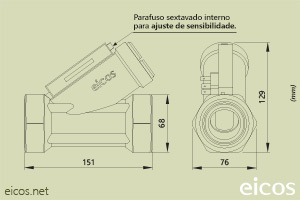

Dimensões do Sensor de Fluxo (Fluxostato) para altas vazões FJ112B04

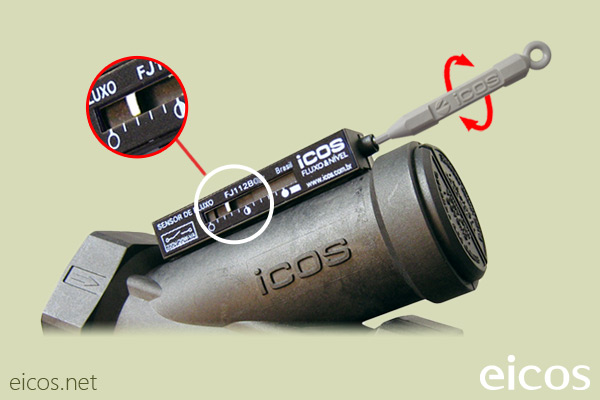

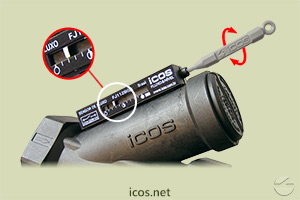

Ajuste de setpoint de vazão do Sensor de Fluxo (Fluxostato) para altas vazões FJ112B04
Produto descontinuado

Substituído por:

Sensor de Fluxo FJ112B04-M12

Indicado para altas vazões de óleo.

Visão Geral

Descrição

A passagem do fluido desloca um êmbolo magnético fechando um contato elétrico.

O sensor de fluxo Eicos FJ112B04 possui conexão 1 1/2"G e é indicado para altas vazões de óleo. O sensor possui uma escala de trabalho que permite ajustar na própria peça qual vazão ideal a ser detectada em sua aplicação.

O uso do sensor de fluxo Eicos atua de forma preventiva de falhas em sistemas de lubrificação e refrigeração.

O sensor funciona Normalmente Aberto (NA), com sinal ON quando a vazão (em litros por minuto) estiver acima do ajustado na peça e sinal OFF quando a vazão diminuir para abaixo da vazão ajustada na peça.

Saída em plug DIN 43650 (conector DIN 43650 acompanha o sensor). Para aplicação em água, consulte modelo FJ112B02.

Especificações Técnicas

  • Material: PPA - Poliftalamida
  • Área de passagem interna: 680mm²
  • Pressão máx. de trabalho: 25bar
  • Temp. de trabalho: 0°C a 100°C | 140°C @1h
  • Mola: Inox AISI 302
  • Peso: 760g
  •
  • Saída: Contato On/Off
  • Características elétricas: NA - SPST
  • Conexão elétrica: Conector DIN 43650 - B
  • Grau de proteção: IP66
  •
  • Montagem: Horizontal ou vertical c/ fluxo ascendente
  • Rosca de conexão: G 1 1/2" fêmea (BSP - Paralela)
  • Anel de vedação: O'Ring (NBR) - Montagem e Vedação
  • Garantia: 2 anos

Tensões de Comutação

Tensão de Trabalho Potência Máxima Corrente Máxima
110Vac 20VA 0,2A
220Vac 20VA 0,1A
5Vdc 2,5W 0,5A
12Vdc 5W 0,5A
24Vdc 10W 0,5A
  • Tensão de Trabalho: 110Vac
    • Potência máxima: 20VA
    • Corrente máxima: 0,2A
  • Tensão de Trabalho: 220Vac
    • Potência máxima: 20VA
    • Corrente máxima: 0,1A
  • Tensão de Trabalho: 5Vdc
    • Potência máxima: 2,5W
    • Corrente máxima: 0,5A
  • Tensão de Trabalho: 12Vdc
    • Potência máxima: 5W
    • Corrente máxima: 0,5A
  • Tensão de Trabalho: 24Vdc*
    • Potência máxima: 10W
    • Corrente máxima: 0,5A

24Vac: Recomendado uso com Relé Acoplador Schneider modelo RSLZVA1.

Relé acoplador (110Vac-220Vac): Utilizar resistor 4K7 10W em série.
