Sensor de Fluxo FA14B04-M12 Indicado para Baixas Vazões de Óleo - 1/4"G

Name: FA14B04-M12
Brand: Eicos
Price: 960.00 BRL
Availability: InStock

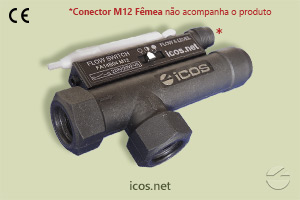

Sensor de Fluxo (Fluxostato) FA14B04-M12, adequado para baixas vazões

1 Peça

R$ 960,00 pç

+ 2 pçs.

R$ 864,00 pç

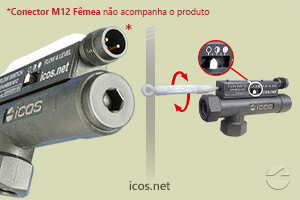

Necessário um Conector M12 para ligar

Incluir conector Não incluir

Por favor, escolha uma opção

Venda mínima: R$500,00Cotar / Comprar 

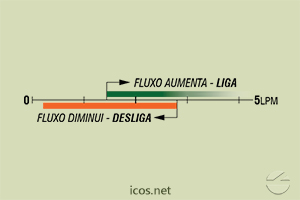

AJUSTÁVEIS EM ÁGUA @ 25°C (LPM)
CONTATO		min.	max.
	ON	1,2	2,5
	OFF	1,0	2,0

AJUSTÁVEIS EM ÓLEO 68cSt @ 40°C (LPM)
CONTATO		min.	max.
	ON	0,20	0,50
	OFF	0,15	0,30

Visão Geral

Descrição

A passagem do fluido desloca um êmbolo magnético fechando um contato elétrico.

O sensor de fluxo Eicos FA14B04-M12 possui conexão 1/4"G e é indicado para baixas vazões de óleo. O sensor possui uma escala de trabalho que permite ajustar na própria peça qual vazão ideal a ser detectada em sua aplicação.

O uso do sensor de fluxo Eicos atua de forma preventiva de falhas em sistemas de lubrificação e refrigeração.

O sensor funciona Normalmente Aberto (NA), com sinal ON quando a vazão (em litros por minuto) estiver acima do ajustado na peça e sinal OFF quando a vazão diminuir para abaixo da vazão ajustada na peça.

Saída em plug M12 macho. Para aplicação em óleo, consulte modelo FA14B02-M12.

Especificações Técnicas

Material	PPA - Poliftalamida
Área de passagem interna	8mm²
Pressão máx. de trabalho	25bar
Temp. de trabalho	0ºC a 100ºC \| 140ºC @1h
Rosca de conexão	G 1/4" fêmea (BSP - Paralela)
Mola	Inox AISI 302
Anel de vedação	O'Ring (NBR)
Conexão elétrica	M12 macho, 2 pinos (A-code)
Grau de proteção	IP66
Contato elétrico	Reed Switch 20W/VA
Garantia	2 anos

Líquidos com partículas magnéticas ocasionarão deposição/sedimentação magnética que prejudicará o funcionamento. Utilize filtro magnético antes do sensor.

Líquidos com partículas sólidas e/ou incrustantes exigem ensaio prévio. Utilize filtro antes do sensor para evitar travamento do êmbolo interno. Não recomendado para água industrial residual.

Tensão de funcionamento

Tensão de trabalho	Potência máxima	Corrente máxima
110Vac	20VA	0,2A
220Vac	20VA	0,1A
5Vdc	2,5W	0,5A
12Vdc	5W	0,5A
24Vdc	10W	0,5A

24Vac: Utilizar com relé de interface Schneider modelo RSLZVA1 ou equivalente.
Relé acoplador (110Vac-220Vac): Utilizar resistor 4K7 10W em série.

Montagem

Montagem correta

Cuidado com esforços EXCESSIVOS aos quais o sensor será submetido em sua instalação.

FLUXO

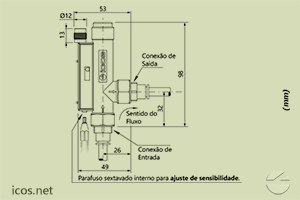

Dimensões (mm) e peso

Ajuste de sensibilidade 75g Escala Conexão de entrada Conexão de saída dimensões

Vedação

O'Ring (NBR) para vedação
Parker cód. 2-111
(acompanha o produto)

Ligação típica a um contator e conexão elétrica

CONTATOR AUXILIAR (minicontator)
Considerar as distâncias:

Ligação
direta ao sensor Usar resistor
22R 5W em série Usar
tensão 24Vdc Distância ligação

Filtro
Supressor Esquema ligação contator

A instalação do filtro supressor aumenta a vida útil do contato elétrico do sensor.

Nunca ligar diretamente a um motor, lâmpada ou qualquer outra carga acima de 20W.

Utilize sempre um contator auxiliar ou relé

Conector M12 macho 2 pinos Conector M12 fêmea Sensor de Fluxo 1-MR 3-AZ Esquema Plug M12

Características elétricas	NA - SPST
Saída	Contato ON/OFF
Grau de proteção	IP66

Manutenção

Abrir o bujão, desmontar e limpar com escova de nylon se houver incrustação;
Montar o sensor conforme desenho abaixo:

Bujão O'Ring Mola Êmbolo Chave Allen 12mm Escala Escova Conector M12 Manutenção

Solução de problema

DIAGNÓSTICO	AÇÃO
1) O contato elétrico permanece fechado SEM fluxo.	Verificar se há sobrecarga; Testar com ohmímetro; Abrir o bujão e verificar se o êmbolo não está bloqueado.
2) Há fluxo e o contato elétrico permanece sempre aberto.	Ajustar a sensibilidade; Verificar o contato elétrico com um ohmímetro; Possível sobrecarga que danificou o contato elétrico.
