Sensor de Nível LD81-M12 Com Haste de 80mm e 1 Ponto de Detecção

Certificación CE

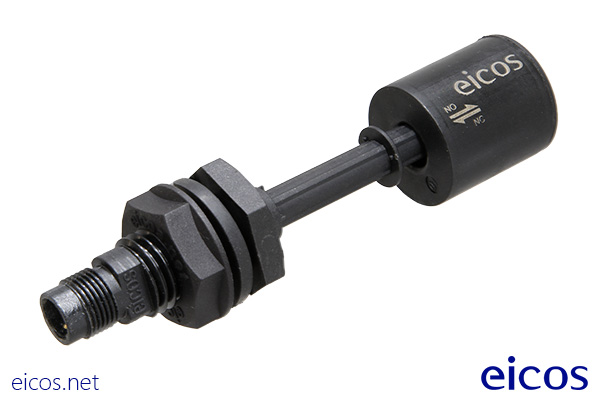

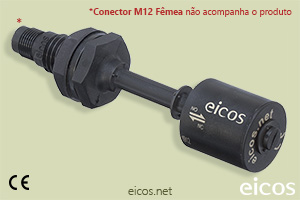

Sensor de Nível tipo Boia para controle de nível de líquidos LD81-M12

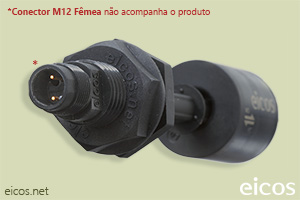

Pinos da conexão elétrica plug M12 do Sensor de Nível LD81-M12

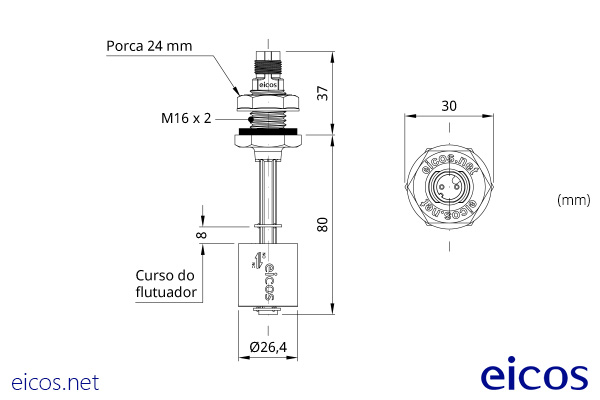

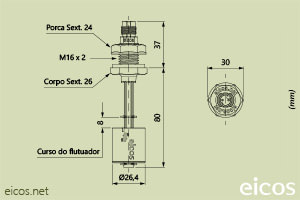

Dimensões do Sensor de Nível tipo Boia para controle de nível de líquidos LD81-M12

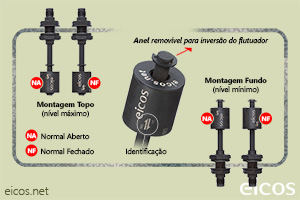

Sensor de Nível Eicos LD81-M12 - Gire o Sensor para Funcionamento NA ou NF

1 — 9 pçs.

R$ 184,00

10 — 99 pçs.

R$ 104,55 pagto. antecipado
R$ 123,00 a prazo ou cartão

+ 100 pçs.

R$ 90,95 pagto. antecipado
R$ 107,00 a prazo ou cartão

Necessário um Conector M12 para ligar

Por favor, escolha uma opção
Venda mínima: R$500,00Cotar / Comprar
Visão Geral

Descrição

Movimento do flutuador magnético abre/fecha um contato elétrico.

Com haste de 80mm de altura, com o Sensor de Nível Eicos LD81-M12 você detecta 1 nível de água ou líquidos em geral no topo (máximo) ou fundo (mínimo) de seu reservatório, sendo ideal para temperaturas até 90°C.

O Sensor indica através de sinal ON/OFF quando o nível de líquido foi atingido, sendo instalado pelo interior, através de furo de Ø16mm.

Saída elétrica em conexão plug M12 macho (conector M12 fêmea vendido separadamente).

Especificações Técnicas

  • Material: PPA - Poliftalamida Porca em PA
  • Pressão máx. de trabalho: 2bar
  • Temp. de trabalho: -10°C a 90°C
  • Cor: Preto
  • Densidade mín. do líquido (SG): 0,70
  • Peso: 32g
  •
  • Saída: Contato On/Off
  • Características elétricas: NA/NF - SPST
  • Conexão elétrica: Plug M12 macho (2 pinos)
    Conector M12 fêmea NÃO incluso
  • Grau de proteção: IP66
  •
  • Montagem: Vertical interna em furo de Ø16mm
  • Vedação: Arruela NBR (borracha nitrílica)
  • Espessura máx. parede reservatório: 9mm
  • Raio mín. reservatório cilíndrico: -
  •
  • Garantia: 2 anos

Tensões de Comutação

Tensão de Trabalho Potência Máxima Corrente Máxima Corrente de Pico
110Vac 20VA 0,2A 0,5A @20ms
220Vac 20VA 0,1A 0,5A @20ms
5Vdc 2,5W 0,5A 1A @20ms
12Vdc 5W 0,5A 1A @20ms
24Vdc 10W 0,5A 1A @20ms
  • Tensão de Trabalho: 110Vac
    • Potência máxima: 20VA
    • Corrente máxima: 0,2A
    • Corrente de pico: 0,5A @20ms
  • Tensão de Trabalho: 220Vac
    • Potência máxima: 20VA
    • Corrente máxima: 0,1A
    • Corrente de pico: 0,5A @20ms
  • Tensão de Trabalho: 5Vdc
    • Potência máxima: 2,5W
    • Corrente máxima: 0,5A
    • Corrente de pico: 1A @20ms
  • Tensão de Trabalho: 12Vdc
    • Potência máxima: 5W
    • Corrente máxima: 0,5A
    • Corrente de pico: 1A @20ms
  • Tensão de Trabalho: 24Vdc*
    • Potência máxima: 10W
    • Corrente máxima: 0,5A
    • Corrente de pico: 1A @20ms

24Vac: Recomendado uso com Relé Acoplador Schneider modelo RSLZVA1.
