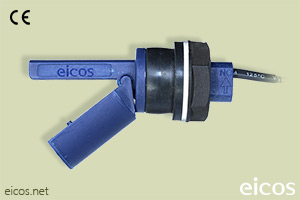

Sensor de Nível LF222E-40 Para Reservatórios Estreitos e de Parede Fina

Sensor de Nível tipo Boia para controle de nível de líquidos LF222E-40

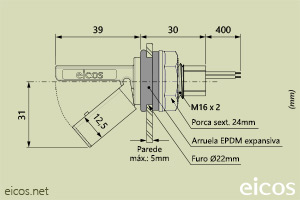

Dimensões do Sensor de Nível tipo Boia para controle de nível de líquidos LF222E-40

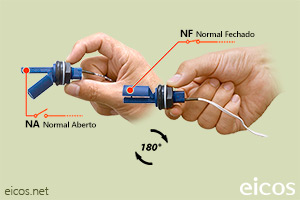

Sensor de Nível Eicos LF222E-40 - Gire o Sensor para Funcionamento NA ou NF
Produto descontinuado

Substituído por:

Sensor de Nível LF322E-40

Para reservatórios estreitos.

Visão Geral

Descrição

* Devido as alterações de projeto, o sensor LF222E-40 será descontinuado e substituído pelo LF322E-40 (em PPA) com aplicação direcionada ao uso industrial.

Movimento do flutuador magnético abre/fecha um contato elétrico.

Com o Sensor de Nível Eicos LF222E-40 você monitora nível no ponto (altura) em que o Sensor for instalado em seu reservatório, sendo ideal para temperaturas até 120°C.

O Sensor indica através de sinal ON/OFF quando o nível de líquido foi atingido, sendo instalado na lateral do tanque pelo exterior, através de furo de Ø22mm e vedação expansiva (arruela de compressão para tanques de parede até 5mm de espessura). Para cada nível de líquido a detectar, necessário um Sensor de Nível no ponto desejado.

Não indicado para combustíveis.

Especificações Técnicas

  • Material: PP - Polipropileno* Porca em PA
  • Pressão máx. de trabalho: 2bar
  • Temp. de trabalho: -10°C a 120°C
  • Cor: Azul escuro
  • Densidade mín. do líquido (SG): 0,80
  • Peso: 30g
  •
  • Saída: Contato On/Off
  • Características elétricas: NA/NF - SPST
  • Conexão elétrica: Cabo 2 x 0,5mm² x 40cm
  • Grau de proteção: IP66
  •
  • Montagem: Lateral externa em furo de Ø22mm
  • Vedação: Arruela expansiva EPDM
  • Espessura máx. parede reservatório: 5mm
  • Raio mín. reservatório cilíndrico: 50mm
  •
  • Garantia: 2 anos

* Embora o material Polipropileno suporte diversos produtos químicos, dependendo do produto requer ensaios prévios pelo cliente para confirmação de compatibilidade.

Tensões de Comutação

Tensão de Trabalho Potência Máxima Corrente Máxima
110Vac 20VA 0,2A
220Vac 20VA 0,1A
5Vdc 2,5W 0,5A
12Vdc 5W 0,5A
24Vdc 10W 0,5A
  • Tensão de Trabalho: 110Vac
    • Potência máxima: 20VA
    • Corrente máxima: 0,2A
  • Tensão de Trabalho: 220Vac
    • Potência máxima: 20VA
    • Corrente máxima: 0,1A
  • Tensão de Trabalho: 5Vdc
    • Potência máxima: 2,5W
    • Corrente máxima: 0,5A
  • Tensão de Trabalho: 12Vdc
    • Potência máxima: 5W
    • Corrente máxima: 0,5A
  • Tensão de Trabalho: 24Vdc*
    • Potência máxima: 10W
    • Corrente máxima: 0,5A

24Vac: Recomendado uso com Relé Acoplador Schneider modelo RSLZVA1.

Relé acoplador (110Vac-220Vac): Utilizar resistor 4K7 10W em série.
