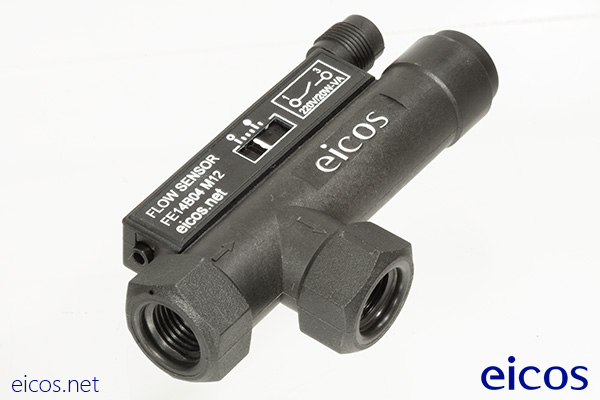

Sensor de Fluxo FE14B04-M12 Indicado para Baixas Vazões de Óleo - 1/4"G

Sensor de Fluxo (Fluxostato) FE14B04-M12, adequado para baixas vazões

1 Peça

R$ 1.056,00

+ 2 pçs.

R$ 950,00

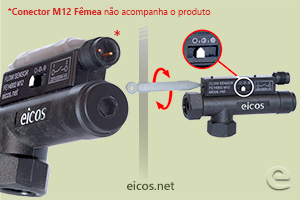

Necessário um Conector M12 para ligar

Por favor, escolha uma opção
Venda mínima: R$900,00Cotar / Comprar
AJUSTÁVEIS EM ÁGUA @ 25°C (LPM)
CONTATO

Para aplicação em água, recomendável modelo: FE14B02-M12

ON
OFF
AJUSTÁVEIS EM ÓLEO 68cSt @ 40°C (LPM)
CONTATO   min. max.
ON
0,03 0,40
OFF
0,02 0,30
Visão Geral

Descrição

A passagem do fluido desloca um êmbolo magnético fechando um contato elétrico.

O sensor de fluxo Eicos FE14B04-M12 possui conexão 1/4"G e é indicado para baixas vazões de óleo. O sensor possui uma escala de trabalho que permite ajustar na própria peça qual vazão ideal a ser detectada em sua aplicação.

O uso do sensor de fluxo Eicos atua de forma preventiva de falhas em sistemas de lubrificação e refrigeração.

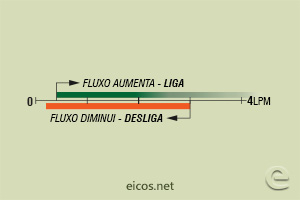

O sensor funciona Normalmente Aberto (NA), com sinal ON quando a vazão (em litros por minuto) estiver acima do ajustado na peça e sinal OFF quando a vazão diminuir para abaixo da vazão ajustada na peça.

Saída em plug M12 macho.

Especificações Técnicas

MaterialPPA - Poliftalamida
Área de passagem interna 4mm²
Pressão máx. de trabalho 25bar
Temp. de trabalho 0ºC a 100ºC | 140ºC @1h
Rosca de conexão G 1/4" fêmea (BSP - Paralela)
Mola Inox AISI 302
Anel de vedação O'Ring (NBR)
Conexão elétrica M12 macho, 2 pinos (A-code)
Grau de proteção IP66
Contato elétrico Reed Switch 20W/VA
Garantia 2 anos
Advertência 2

Líquidos com partículas magnéticas ocasionarão deposição/sedimentação magnética que prejudicará o funcionamento. Utilize filtro magnético antes do sensor.

Líquidos com partículas sólidas e/ou incrustantes exigem ensaio prévio. Utilize filtro antes do sensor para evitar travamento do êmbolo interno. Não recomendado para água industrial residual.

Tensão de funcionamento

Tensão de trabalho Potência máxima Corrente máxima
110Vac 20VA 0,2A
220Vac 20VA 0,1A
5Vdc 2,5W 0,5A
12Vdc 5W 0,5A
24Vdc 10W 0,5A

  • 24Vac: Utilizar com relé de interface Schneider modelo RSLZVA1 ou equivalente.
  • Relé acoplador (110Vac-220Vac): Utilizar resistor 4K7 10W em série.
Montagem

Montagem correta

!
Cuidado com esforços EXCESSIVOS aos quais o sensor será submetido em sua instalação.
FLUXO Montagem correta

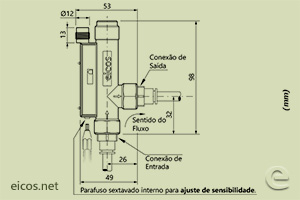

Dimensões (mm) e peso

Ajuste de sensibilidade 80g Escala Conexão de entrada Conexão de saída dimensões

Vedação

O'Ring (NBR) para vedação
Parker cód. 2-111
(acompanha o produto)
vedação

Ligação típica a um contator e conexão elétrica

CONTATOR AUXILIAR (minicontator)
Considerar as distâncias:
Ligação
direta ao sensor
Usar resistor
22R 5W
em série
Usar
tensão 24Vdc
Distância ligação

Filtro
Supressor
Esquema ligação contator

A instalação do filtro supressor aumenta a vida útil do contato elétrico do sensor.

!
Nunca ligar diretamente a um motor, lâmpada ou qualquer outra carga acima de 20W.
Utilize sempre um contator auxiliar ou relé
Conector M12 macho 2 pinos Conector M12 fêmea Sensor de Fluxo 1-MR 3-AZ Esquema Plug M12
Características elétricasNA - SPST
SaídaContato ON/OFF
Grau de proteçãoIP66

Manutenção

  1. Abrir o bujão, desmontar e limpar com escova de nylon se houver incrustação;
  2. Montar o sensor conforme desenho abaixo:
Bujão O'Ring Mola Êmbolo Chave Allen 12mm Escala Escova Conector M12 Manutenção

Solução de problema

DIAGNÓSTICO
AÇÃO
1) O contato elétrico permanece fechado SEM fluxo.
  • Verificar se há sobrecarga;
  • Testar com ohmímetro;
  • Abrir o bujão e verificar se o êmbolo não está bloqueado.
2) Há fluxo e o contato elétrico permanece sempre aberto.
  • Ajustar a sensibilidade;
  • Verificar o contato elétrico com um ohmímetro;
  • Possível sobrecarga que danificou o contato elétrico.
Acessórios

Acessórios

Filtro Supressor KD

0 ... 24Vdc de tensão, potência da bobina < 40W.
R$ 38,00

Filtro Supressor K8

0 ... 220Vac de tensão, potência da bobina < 8VA.
R$ 38,00

Conector M12 90° Fêmea 4 vias

Cabo não incluso
R$ 116,00

Conector M12 Reto Fêmea 4 vias

Cabo não incluso.
R$ 116,00

Conector M12 90° Fêmea PVC 2m

Cabo 2 metros em PVC.
R$ 88,00

Conector M12 90° Fêmea PVC 5m

Cabo 5 metros em PVC.
R$ 108,00

Conector M12 Reto Fêmea PVC 2m

Cabo 2 metros em PVC.
R$ 88,00

Conector M12 Reto Fêmea PVC 5m

Cabo 5 metros em PVC.
R$ 108,00
Opiniões

Últimas Opiniões de Clientes

São Paulo / SP -

Bom atendimento e rapidez na entrega.
Ótimo.
Aplicação: Revenda

Araras / SP -

Sensor utilizado em substituição ao original, funcionando em perfeitas condições.
Aplicação: Supervisão sitema lubrificação

Santo André / SP -

Otimo. Atendeu perfeitamente a nossa solicitaçao.
Aplicação: monitoramento de fluxo de oleo em caixa de velocidades

Todas as opiniões tiveram sua publicação previamente autorizada por seus autores.
