Sensor de Fluxo FC34B02-M12 Indicado para Médias Vazões de Água - 3/4"G

Certificación CE

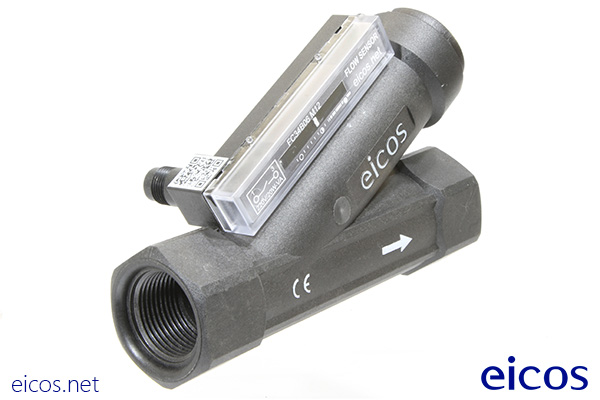

Sensor de Fluxo (Fluxostato) para médias vazões FC34B02-M12

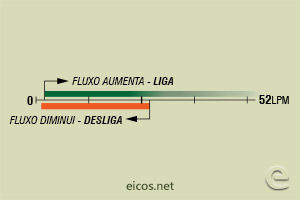

Sensibilidade de vazão (EM ÁGUA) do Sensor de Fluxo (Fluxostato) FC34B02-M12

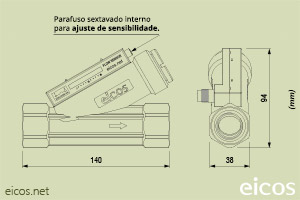

Dimensões do Sensor de Fluxo (Fluxostato) para médias vazões FC34B02-M12

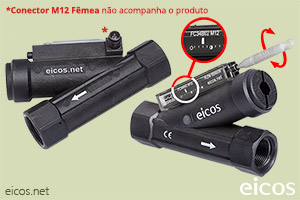

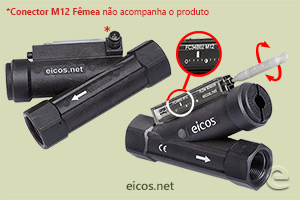

Ajuste de setpoint de vazão do Sensor de Fluxo (Fluxostato) para médias vazões FC34B02-M12

1 Peça

R$ 822,80 pagto. antecipado
R$ 968,00 a prazo ou cartão

2 — 19 pçs.

R$ 658,75 pagto. antecipado
R$ 775,00 a prazo ou cartão

20 — 100 pçs.

R$ 598,40 pagto. antecipado
R$ 704,00 a prazo ou cartão

Necessário um Conector M12 para ligar

Por favor, escolha uma opção
Venda mínima: R$500,00Cotar / Comprar
Visão Geral

Descrição

A passagem do fluido desloca um êmbolo magnético fechando um contato elétrico.

O Sensor de Fluxo Eicos FC34B02-M12 possui conexão 3/4"G e é indicado para médias vazões de água. O Sensor possui uma escala de trabalho que permite ajustar na própria peça qual vazão ideal a ser detectada em sua aplicação.

O Sensor funciona Normalmente Aberto (NA), com sinal ON quando a vazão (em litros por minuto) estiver acima do ajustado na peça e sinal OFF quando a vazão diminuir para abaixo da vazão ajustada na peça.

Saída em plug M12 macho. Para aplicação em óleo, consulte modelo FC34B04-M12.

Especificações Técnicas

  • Material: PPA - Poliftalamida
  • Área de passagem interna: 266mm²
  • Pressão máx. de trabalho: 25bar
  • Temp. de trabalho: 0°C a 100°C | 140°C @1h
  • Mola: Inox AISI 302
  • Peso: 300g
  •
  • Saída: Contato On/Off
  • Características elétricas: NA - SPST
  • Conexão elétrica: Plug M12 macho (2 pinos)
    Conector M12 fêmea NÃO incluso
  • Grau de proteção: IP66
  •
  • Montagem: Horizontal ou vertical c/ fluxo ascendente
  • Rosca de conexão: G 3/4" fêmea (BSP - Paralela)
  • Anel de vedação: O'Ring (NBR) - Montagem e Vedação
  • Garantia: 2 anos

Tensões de Comutação

Tensão de Trabalho Potência Máxima Corrente Máxima Corrente de Pico
110Vac 20VA 0,2A 0,5A @20ms
220Vac 20VA 0,1A 0,5A @20ms
5Vdc 2,5W 0,5A 1A @20ms
12Vdc 5W 0,5A 1A @20ms
24Vdc 10W 0,5A 1A @20ms
  • Tensão de Trabalho: 110Vac
    • Potência máxima: 20VA
    • Corrente máxima: 0,2A
    • Corrente de pico: 0,5A @20ms
  • Tensão de Trabalho: 220Vac
    • Potência máxima: 20VA
    • Corrente máxima: 0,1A
    • Corrente de pico: 0,5A @20ms
  • Tensão de Trabalho: 5Vdc
    • Potência máxima: 2,5W
    • Corrente máxima: 0,5A
    • Corrente de pico: 1A @20ms
  • Tensão de Trabalho: 12Vdc
    • Potência máxima: 5W
    • Corrente máxima: 0,5A
    • Corrente de pico: 1A @20ms
  • Tensão de Trabalho: 24Vdc*
    • Potência máxima: 10W
    • Corrente máxima: 0,5A
    • Corrente de pico: 1A @20ms

24Vac: Recomendado uso com Relé Acoplador Schneider modelo RSLZVA1.

Com o Sensor, acompanha o Filtro Supressor K8.
