> > Relatório de Testes do Sensor de Nível LF222E-40

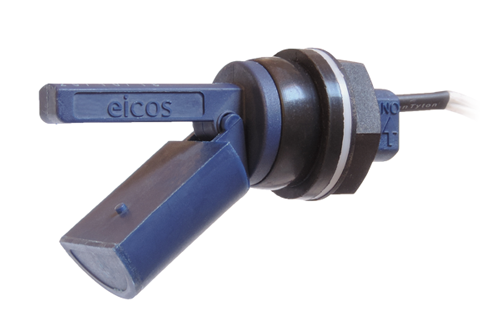

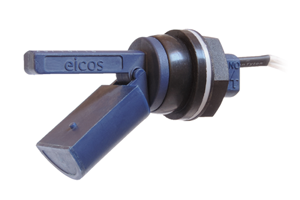

Novo Sensor de Nível LF222E-40

Sinaliza falta de líquido, protegendo seu equipamento contra danos

Sinalize e proteja
o sistema de arrefecimento do motor

  • Suporta temperaturas de até 120°C
  • Compatível com o aditivo do líquido do radiador
  • Resistente à pressão do vaso de expansão do radiador

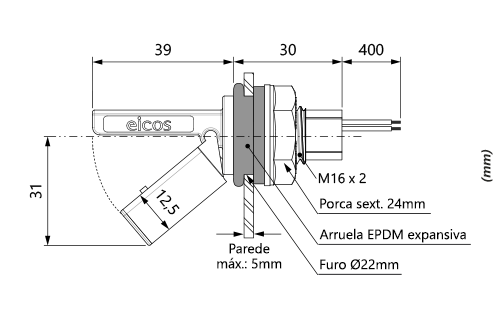

Especificação Técnica

  • Material: PP - Polipropileno (porca em PA)
  • Pressão máx. de trabalho: 2bar
  • Temperatura de trabalho: -10°C a 120°C
  •
  • Saída: On/Off
  • Características elétricas: NA/NF - SPST
  • Conexão elétrica: Cabo 2 x 0,5mm² x 40cm
  • Grau de proteção: IP66
  •
  • Montagem: Lateral externa em furo de Ø22mm
  • Vedação: Arruela expansiva EPDM
  • Espessura máx. parede do reservatório: 5mm
  • Raio mín. reservatório cilíndrico: 50mm
  • Torque de aperto: 2 - 3 Nm
  • Tolerância do furo (mm): +0,2

Como Atestamos?

Fiéis à política de melhoria contínua dos nossos produtos, readequamos o Sensor LF às solicitações dos nossos clientes. Submetemos o sensor a testes exaustivos, que comprovam e garantem a total funcionalidade e segurança para aplicação em radiadores.

Confira abaixo os testes efetuados.

Teste de Funcionamento Elétrico
em Tanque de Expansão

Nos testes realizados, os flutuadores chegaram a mais de 130.000 operações sem falhas, sob condições que simulavam as encontradas em tanques de radiadores.

Teste em Tanque de Expansão

Procedimentos

  • Quatro sensores LF222E-40 foram instalados num tanque de expansão apropriado para os testes.
  • Em seguida, uma mistura de aditivo para radiador + água foi aquecida e bombeada para dentro do tanque o qual os sensores estavam instalados.
  • Os sensores, então, começaram a ser submetidos a operações ON/OFF durante 24 horas/dia, num período de 5 a 7 segundos entre acionamentos.
  • Nos testes, os sensores alcançaram 130.000 operações sem falhas (100% de funcionamento da comutação elétrica).

Dados do Teste

Mistura (Água + Aditivo) 50% água + 50% Monoetilenoglicol
Material do tanque de expansão Aço
Temperatura 120°C
Pressão 1,7 bar
Carga Lâmpada 2W

Testes de Resistência em Câmara Climática

Condições de operações em temperaturas mais baixas ou elevadas também foram simuladas. Entre as temperaturas estabelecidas, os sensores chegaram a mais de 200.000 ciclos de operações. Em temperatura ambiente, os sensores chegaram a 1.000.000 de operações a prova de falhas.

Teste em Tanque de Câmara Climática

Procedimentos

  • Oito sensores LF222E-40 foram instalados numa câmara climática para a execução dos testes.
  • Todos os oito sensores foram induzidos a testes de funcionamento em três temperaturas diferentes: a 135°C, temperatura ambiente e a -40°C.
  • Em temperatura ambiente os sensores alcançaram mais de 1.000.000 de operações a prova de falhas.

Dados dos Testes

Teste 1 Teste 2
Temperatura 135°C -40°C
Tempo de Duração 72 horas 72 horas
Número de Ciclos 205.000 205.000
Carga Lâmpada 2W Lâmpada 2W
Perda de Voltagem 20mV 20mV
Operação Sem Falhas 100% 100%

Teste de Submersão em Líquido de Arrefecimento em Temperatura Elevada

Neste último teste, os sensores foram submergidos por 1 hora em líquido de arrefecimento aquecido a uma temperatura elevada. Após o tempo determinado, os sensores mantiveram seu funcionamento normal.

Teste de Submersão em Líquido de Arrefecimento

Procedimentos

  • Neste teste, foram utilizados quatro peças do sensor de nível LF222E-40.
  • Os quatro sensores foram submergidos no líquido de arrefecimento em 120°C durante 1 hora.
  • Depois desse período estabelecido, os sensores funcionaram normalmente e a queda de voltagem estava dentro do limite pré-especificado.
Teste Requisito Resultado
Teste de flutuação em aditivo de radiador + água e teste de funcionamento elétrico. O flutuador do sensor deverá demonstrar propriedade de flutuação em mistura de aditivo de radiador + água. É necessário 100% de funcionamento da comutação elétrica. Comutação elétrical 100% funcional
Tanque (com o sensor instalado) deverá ser colocado como seria a posição no veículo. Requisito atendido completamente
Tanque será enchido com líquido de arrefecimento até o nível máximo. Requisito atendido completamente
O cabo do sensor será conectado a uma entrada elétrica. Requisito atendido completamente
Liberar o líquido de arrefecimento do tanque a um fluxo adequado (atenção ao desligamento da válvula de abastecimento de líquido). Requisito atendido completamente
Diminuir o líquido de arrefecimento ao nível mínimo - Marcar o nível do líquido quando o sensor indicar (sinal on-off). Requisito atendido completamente
Teste será realizado com líquido de arrefecimento em temperatura ambiente e a 120°C. Requisito atendido completamente
Teste de queda de voltagem Queda de voltagem através da comutação em carga nominal de 2W. Queda de voltagem: 20-30mV
Teste de resistência do sensor de nível 1 seg ON e 1 seg OFF a 95°C, 50.000 ciclos ON-OFF Requisito atendido completamente
Teste de funcionamento em baixa temperatura -40°C por 72 hrs (ciclos ON/OFF serão realizados durante este teste com lâmpada de carga 2W Requisito atendido completamente
Teste de funcionamento em alta temperatura 135°C por 72 hrs (ciclos ON/OFF serão realizados durante este teste com lâmpada de carga 2W Requisito atendido completamente
Teste de temperatura em armazenagem do sensor de nível Componente será sujeito à temperatura de +120°C do líquido de arrefecimento por 1 hora Requisito atendido completamente
